Identificação Do Produto

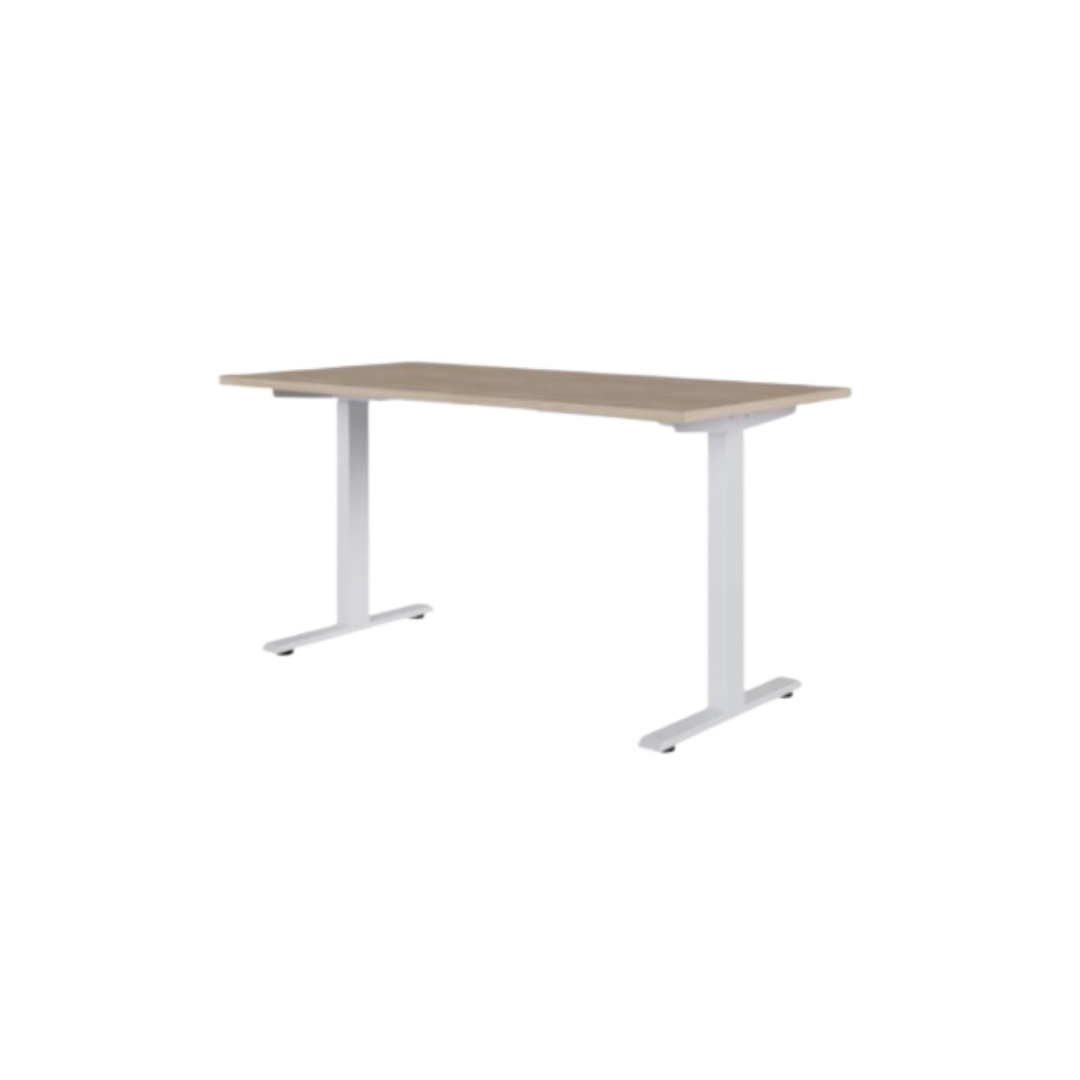

. Tipo: mesa retangular com regulagem de altura elétrica
. Dimensões: 1200 mm (largura) x 700 mm (profundidade) x 660/1300 mm (altura ajustável conforme especificação)
. Marca e modelo: não informados
Tampo
. Material: MDP 25 mm
. Revestimento: melamínico texturizado (melamina ou similar)
. Bordas: PVC 2,5 mm (toda borda colada)
. Colagem: cola PUR 3308.20 (Hot Melt PUR)
. Acabamento: raio conforme normas técnicas da ABNT
Estrutura Metálica (Conjunto)
. Composição: 02 pedestais + 01 longarina telescópica + 01 unidade de controle + 01 painel de acionamento
. Pedestal: 01 coluna telescópica, 01 base inferior e 01 suporte de tampo
. Estrutura desmontável: sem união aparente por solda durante o uso (quando houver solda, não deve ficar aparente)
. Pedestais: autoportantes, separados unitariamente
Colunas Telescópicas
. Coluna externa: 604 mm de altura, seção 60 x 100 mm, espessura 1,90 mm, aço carbono laminado a frio NBR 6658 (costura removida)
. Coluna interna: 609 mm de altura, seção 50 x 90 mm, espessura 1,90 mm, aço carbono laminado a frio NBR 6658 (costura removida)
. Suporte interno inferior (coluna externa)
. Chapa aço carbono laminado a quente NBR 6658, decapado e oleado
. Dimensões 56 x 96 mm, espessura 3,00 mm
. Fixação por solda MIG (para fixação da base)
. Suporte superior do motor (coluna interna)
. Aço carbono laminado a quente NBR 6658, espessura 3,00 mm
. Formato caixa 170 x 237 x 55 mm, fixado por solda MIG
. Função: alojar o motor e unir suporte do tampo à coluna
. Fixação no tampo: 06 furações
Sistema De Deslizamento (Guias/Pastilhas)
. Bucha guia pastilha: composto de nylon com 6 pastilhas em POM (poliacetal), fixada na parte superior da coluna externa
. Porta pastilhas: 6 unidades em composto de nylon, cada uma com 1 pastilha em POM, fixadas na parte inferior da coluna interna
. Pastilhas com diferentes espessuras: seleção na montagem para eliminar folgas, reduzir ruídos e aumentar rigidez
Sistema De Elevação E Controle
. Motor: elétrico 24V
. Fuso: retificado, passo 20 mm, rosca quadrada, com capa em alumínio
. Curso do fuso: 480 mm
. Altura de trabalho (informada): 730 a 1210 mm
. Sistema por coluna: 01 conjunto motor/fuso com redução
. Unidade de controle eletrônica: para 240V ou 120V
. Itens: cabos de conexão, cabo de alimentação e painel de acionamento
. Painel de acionamento
. Opção 1: comandos básicos de subida/descida
. Opção 2: display de altura + teclas numéricas para memória de posições
. Instalação: permite posicionamento abaixo do tampo após o uso
