Altura: 3500 mm (±5%)
Largura: 3908 mm (±5%)
Profundidade: 3908 mm (±5%)
Peso Aproximado: 355 kg

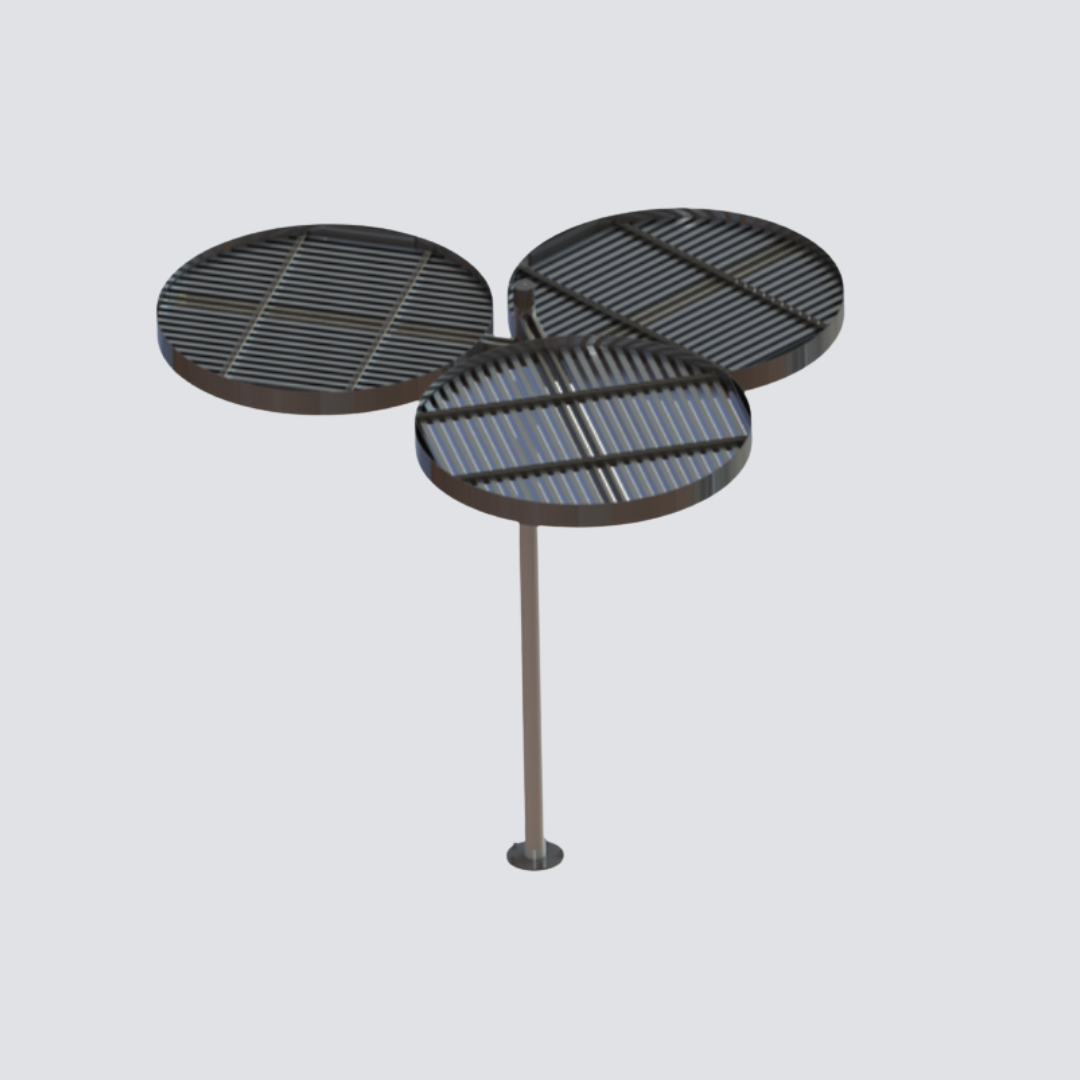

Estrutura Central:
- Coluna principal: Tubo redondo aço SAE 1020 Ø4½" (114,3 mm), esp. 6,02 mm
- Base: Flange em chapa de aço SAE 1020, 19,05 mm esp.
- Suporte das pétalas: Tubo aço Ø4" (101,6 mm), esp. 6,30 mm
- Fechamento superior com furo central rosca M10
Conjunto de Pétalas:
- Aro externo em chapa de aço calandrada Ø1810 mm, esp. 4,75 mm
- Travessas centrais: Tubo retangular 30 x 90 x 3 mm
- Suporte perfis: Tubo 40 x 60 x 1,5 mm
- Flange de acabamento em chapa 4,75 mm
- Tampa superior em chapa soldada a tubo Ø4½"
Cobertura (Sombreamento):
- Perfis de alumínio extrudado liga 6063-T5
- Tubos retangulares 76,2 x 38,1 x 1,1 mm
- Usinagem nas extremidades para conformidade com o raio interno
Fundação:
- Sapata com vergalhões Ø6,35 mm
- Máscara de chapa galvanizada 2,7 mm
- Barras roscadas inox M16 para fixação
Fixação e Acabamento:
- Conexões por parafusos, porcas e arruelas em inox
- Pintura em aço com:
1. Pintura por cataforese (e-coat)
2. Pintura eletrostática epóxi microtexturizada
- Ambos os processos isentos de chumbo e resistentes à maresia
- Cor: A definir
Garantia: 2 anos contra defeitos de fabricação
